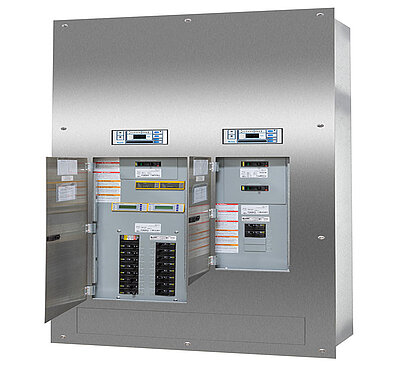

Panneaux d'alimentation modulaires à isolation de tension double (MID)

Le panneau hospitalier standard de Bender fournit un service d'alimentation électrique isolé et une protection aux salles d'opération et autres zones de soins intensifs. Conçus en stricte conformité avec les normes UL 1047, UL 1022 et UL 50, les panneaux d'alimentation isolés Bender offrent la technologie la plus récente pour toutes les exigences de distribution d'alimentation isolée.

Les panneaux d'alimentation isolés en tension à double sortie fournissent deux sorties de tension séparées à l'aide d'un seul transformateur d'isolement. Un panneau de tension à double sortie standard comprend les éléments suivants :

Fonctionnalités standards

  • Transformateur d'isolement avec disjoncteur principal correspondant
  • Moniteur d'isolation de ligne (LIM) BENDER LIM2010
  • Disjoncteur primaire
  • Disjoncteur principal secondaire pour le côté bas (120 V)
  • Jusqu'à quatre (4) disjoncteurs de dérivation pour le côté haut (208 V ou 240 V)
  • Bus de masse de référence
  • Centre de distribution de style boulonné
  • 16 disjoncteurs de dérivation bipolaires 20 A (consulter l'usine pour d'autres configurations)
  • Garniture avant avec charnière dissimulée dans la porte

Fonctionnalités facultatives avancées

  • Disposition(s) pour prises et/ou prises de terre
  • Système de localisation de défaut à la terre intégré
  • Surveillance de la charge du transformateur
  • Communication à distance avec serveur Web autonome et intégration du système de gestion du bâtiment
  • Services et assistance sur site

Cliquez ici pour en savoir plus des informations sur nos services d'assistance sur site.

Questions? Contactez-nous!

Modular Dual Voltage Isolation Power Panels (MID)
Modular Dual Voltage Isolation Power Panels (MID)

Le panneau hospitalier standard de Bender fournit un service d'alimentation électrique isolé et une protection aux salles d'opération et autres zones de soins intensifs. Conçus en stricte conformité avec les normes UL 1047, UL 1022 et UL 50, les panneaux d'alimentation isolés Bender offrent la technologie la plus récente pour toutes les exigences de distribution d'alimentation isolée.

Les panneaux d'alimentation isolés en tension à double sortie fournissent deux sorties de tension séparées à l'aide d'un seul transformateur d'isolement. Un panneau de tension à double sortie standard comprend les éléments suivants :

Fonctionnalités standards

  • Transformateur d'isolement avec disjoncteur principal correspondant
  • Moniteur d'isolation de ligne (LIM) BENDER LIM2010
  • Disjoncteur primaire
  • Disjoncteur principal secondaire pour le côté bas (120 V)
  • Jusqu'à quatre (4) disjoncteurs de dérivation pour le côté haut (208 V ou 240 V)
  • Bus de masse de référence
  • Centre de distribution de style boulonné
  • 16 disjoncteurs de dérivation bipolaires 20 A (consulter l'usine pour d'autres configurations)
  • Garniture avant avec charnière dissimulée dans la porte

Fonctionnalités facultatives avancées

  • Disposition(s) pour prises et/ou prises de terre
  • Système de localisation de défaut à la terre intégré
  • Surveillance de la charge du transformateur
  • Communication à distance avec serveur Web autonome et intégration du système de gestion du bâtiment
  • Services et assistance sur site

Cliquez ici pour en savoir plus des informations sur nos services d'assistance sur site.

Questions? Contactez-nous!

Caractéristiques

  • Transformateur d'isolement avec disjoncteur principal correspondant
  • Moniteur d'isolation de ligne (LIM) Bender LIM2010
  • Disjoncteur primaire
  • Disjoncteur principal secondaire pour le côté bas (120 V)
  • Jusqu'à quatre (4) disjoncteurs de dérivation pour le côté haut (208 V ou 240 V)
  • Bus de masse de référence
  • Centre de distribution de style boulonné
  • 16 disjoncteurs de dérivation bipolaires 20 A (consulter l'usine pour d'autres configurations)
  • Garniture avant avec charnière dissimulée dans la porte
  • Disposition(s) pour prises et/ou prises de terre
  • Système de localisation de défaut à la terre intégré
  • Surveillance de la charge du transformateur
  • Communication à distance avec serveur Web autonome et intégration du système de gestion du bâtiment

Applications

  • Salles d'opération
  • Lieux de la procédure humide

Panneaux d'alimentation modulaires à isolation de tension double (MID) Variante(s)

Pour obtenir de l'aide avec la commande, veuillez contacter Medical.Sales@Bender-us.com ou appeler le (610) 383-9200

Accessoires en option pour Panneaux d'alimentation modulaires à isolation de tension double (MID)

Accessoires
Série EDS441-LNA, modules de localisation de défaut à la terre
Série CMS460, modules de surveillance de charge de branche
STW3, Dispositif de surveillance de la charge du transformateur
Modules d'alimentation au sol
Horloges et minuteurs
Indicateurs à distance de la série MK2000
Appareil de test LT3000

Téléchargements pour Panneaux d'alimentation modulaires à isolation de tension double (MID)

TypeNomTailleLangueHorodatageD-/B-Numéro
Brochures par secteurs Isolated Power Planning Guide (US) 5.3 Mo EN2020/10/09 14:57:0709.10.2020 14:57:07
Notices Modular Isolated Power Panels (US) 4.5 Mo EN2019/05/13 10:31:3213.05.2019 10:31:32
Manuels Isolated Power Panels (US) 2.2 Mo EN2019/05/13 10:31:4013.05.2019 10:31:40
Notices Modular Isolated Power Panels Ordering Information Guide (US) 890.4 Ko EN2020/04/17 14:15:1417.04.2020 14:15:14
Informations techniques Isolated Power Systems Equipment Specs. (US) 49.0 Ko EN2021/07/22 18:26:3522.07.2021 18:26:35
Brochure produits Guía de planeación de sistemas aislados 5.4 Mo ES2022/05/24 09:51:5924.05.2022 09:51:59
Dépliants Tableros de aislamiento modulares para hospitales 6.8 Mo ES2020/01/08 18:54:1008.01.2020 18:54:10
Manuels Isolated Power Panel Manual (US) 17.8 Mo EN2021/08/27 04:07:4627.08.2021 04:07:46
Informations techniques MID technical drawing - 15KVA W/ Accessories (US) 984.5 Ko EN2021/07/07 19:41:2907.07.2021 19:41:29
Informations techniques MID technical drawing - 15KVA (US) 908.0 Ko EN2021/07/08 19:09:1208.07.2021 19:09:12
Informations techniques MID technical drawing - 25KVA (US) 874.6 Ko EN2021/07/07 19:46:0107.07.2021 19:46:01
Informations techniques MID technical drawing - 25KVA W/ Accessories (US) 986.2 Ko EN2021/07/07 19:44:3607.07.2021 19:44:36
Brochures par secteurs Healthcare Isolated Power Systems Catalog (US) 6.5 Mo EN2020/09/30 20:12:3530.09.2020 20:12:35
Informations techniques Tableros de aislamiento modulares para hospitales con monitor de aislamiento LIM2010 6.8 Mo ES2020/12/03 15:34:3203.12.2020 15:34:32
Fichiers BIM MID - 15 KVA.DWG 2.3 Mo EN2021/03/31 16:48:0831.03.2021 16:48:08
Fichiers BIM MID - 15 KVA with kits.DWG 2.3 Mo EN2021/03/31 16:48:0831.03.2021 16:48:08
Fichiers BIM MID - 25 KVA.DWG 2.3 Mo EN2021/03/31 16:48:0731.03.2021 16:48:07
Fichiers BIM MID - 15 KVA with kits.DWG 2.3 Mo EN2021/03/31 16:48:0831.03.2021 16:48:08
Fichiers BIM MID wiring.DWG 53.7 Mo EN2021/03/08 19:32:5408.03.2021 19:32:54
Fichiers BIM MID wiring with kits.DWG 53.8 Mo EN2021/03/08 19:38:4408.03.2021 19:38:44
Certificats OSHPD Certification 1.3 Mo EN2021/04/21 18:59:1721.04.2021 18:59:17
