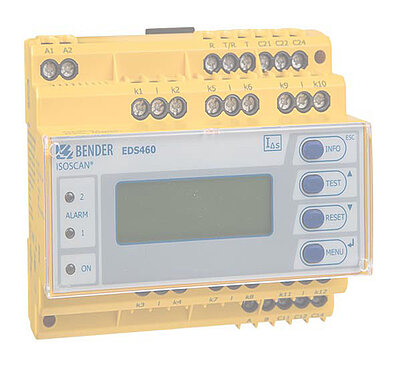

ISOSCAN® EDS460-D

- Arrêt de la production de cette gamme d'appareils. -
Disponible selon les disponibilités jusqu'au 01/01/2025.

Votre contact personnel se fera un plaisir de vous aider.

 Connaissez-vous déjà notre nouvelle génération de produits :

Questions? Contactez-nous!

ISOSCAN® EDS460-D
ISOSCAN® EDS460-D

- Arrêt de la production de cette gamme d'appareils. -
Disponible selon les disponibilités jusqu'au 01/01/2025.

Votre contact personnel se fera un plaisir de vous aider.

 Connaissez-vous déjà notre nouvelle génération de produits :

Questions? Contactez-nous!

Caractéristiques

  • Localisation de défauts d´isolement dans les réseaux IT
  • Pour les réseaux AC, 3AC, DC et réseaux IT
  • Fonction de commande et d’affichage dans un appareil (EDS…-D)
  • 12 canaux de mesure (sorties) pour transformateur de courant de mesure de la série CTAC, WR, WS
  • Jusqu’à 90 localisateurs de défaut d´isolement EDS dans le réseau (canaux de mesure 1080)
  • Temps de scrutation max. 10 s pour tous les canaux de mesure (scrutation parallèle)
  • Sensibilité de déclenchement
    - EDS460/490 2…10 mA
    - EDS461/491 0,2…1 mA
  • Historique pour 300 événements
  • Deux relais d’alarme avec chacun un inverseur
  • Courant de travail / courant de repos sélectionnable
  • Raccordement de la touche Reset/Test externe
  • Affichage via afficheur graphique ou affichage à 7 segments et LED de signalisation
  • Plage d’adresses BMS 1…90
  • Port série RS-485
  • Surveillance permanente du raccordement du transformateur
  • Mémorisation des défauts sélectionnable
  • Mesure de courant différentiel résiduel AC supplémentaire

Applications

  • Localisation de défauts d´isolement dans les réseaux AC, AC/DC et les réseaux IT DC
  • Circuits principaux et de commande dans des installations industrielles et des navires
  • Réseaux IT à découplage par diodes DC dans des centrales électriques
  • Réseaux pour locaux à usages médicaux

ISOSCAN® EDS460-D Variante(s)

TypeTension d´alimentation US*Valeur de seuilRéf.
EDS460-D-1DC 16…94 V / AC 16…72 V, 42…460 Hz2…10 mAB91080001
EDS460-D-2AC/DC 70…276 V / AC 42…460 Hz2…10 mAB91080002

*Valeurs absolues

Accessoires en option pour ISOSCAN® EDS460-D

Accessoires

TypeTension d´alimentation US*Réf.
DI-1DL (Amplificateur de bus)AC 85…260 V, 50…60 HzB95012047
DI-2USB (Convertisseur d'interface RS-485/USB)Alimenté à partir de l’interface USBB95012045

*Valeurs absolues


Passerelle de communication

TypeTension d´alimentation USRéf.
COM465IPAC/DC 24…240 V, 50…60 HzB95061065


Transformateur de courant de mesure pour EDS460/490

TypeDiamètre intérieur/mmModèlesRéf.
CTAC20ø 20toroïdalB98110005
CTAC35ø 35toroïdalB98110007
CTAC60ø 60toroïdalB98110017
CTAC120ø 120toroïdalB98110019
CTAC210ø 210toroïdalB98110020
WR70x17570 x 175rectangulaireB98080609
WR115x305115 x 305rectangulaireB98080610
WS20x3020 x 30ouvrantB98080601
WS50x8050 x 80ouvrantB98080603
WS80x8080 x 80ouvrantB98080605
WS80x12080 x 120ouvrantB98080606
WS80x16080 x 160ouvrantB98080608


Transformateurs de courant de mesure alternatifs de la gamme Bender

TypeDiamètre intérieur/mmModèlesRéf.
W10/60010toroïdalB911761
W0-S2020toroïdalB911787
W1-S3535toroïdalB911731
W2-S7070toroïdalB911732
W3-S105105toroïdalB911733
W4-S140140toroïdalB911734
W5-S210210toroïdalB911735
WR70x175S70x175rectangulaireB911738
WR115x305S115x305rectangulaireB911739
WR150x350S150x350rectangulaireB911740
WR200x500S200x500rectangulaireB911763
WS50x80S50x80ouvrantB911741
WS80x80S80x80ouvrantB911742
WS80x120S80x120ouvrantB911743
WS80x160S80x160ouvrantB911755


Transformateur de courant de mesure pour EDS461/491

TypeDiamètre intérieur/mmModèlesRéf.
WS20x30-800020 x 30ouvrantB98080602
WS50x80-800050 x 80ouvrantB98080604


Transformateurs de courant de mesure alternatifs de la gamme Bender

TypeDiamètre intérieur/mmModèlesRéf.
W10/800010toroïdalB911759
W1-35/800035toroïdalB911756
WS20x30/800020 x 30ouvrantB911764
WS50x80/800050 x 80ouvrantB911757
W10/8000-610toroïdal, 6-fachB911900

Téléchargements pour ISOSCAN® EDS460-D

NomTypeTailleLangueHorodatageD-/B-Numéro
EDS46x-49x Déclarations de conformité CE 90.5 Ko 2022/08/1212.08.2022
EDS460/490 - EDS461/491 Manuels 3.8 Mo DE2019/05/1313.05.2019D00085
EDS460/490 - EDS461/491 Manuels 4.0 Mo EN2019/05/1313.05.2019D00085
EDS460/490 - EDS461/491 Manuels 1.8 Mo ES2019/05/1313.05.2019D00085
EDS460/490 - EDS461/491 Manuels 1.2 Mo FR2019/05/1313.05.2019D00085
Selectief aardfout zoeksysteem EDS Brochures d'application 933.7 Ko NL2019/05/1313.05.2019
Industrial EDS Dépliants 1.1 Mo EN2021/04/2828.04.2021
Healthcare EDS Dépliants 1.7 Mo EN2021/04/2929.04.2021
