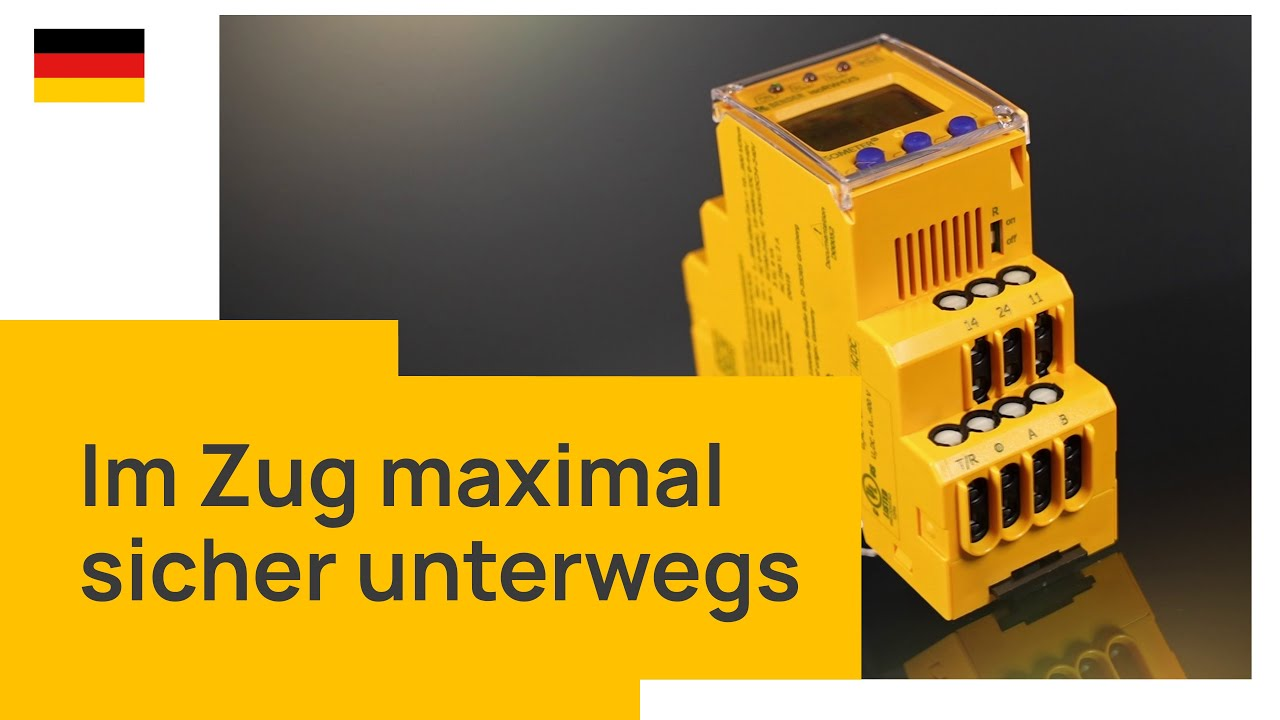

ISOMETER® isoRW425
- Contrôleur permanent d´isolement pour réseaux IT AC et DC
- Application circuits de commande dans le matériel roulant selon EN 50155
- Mesure de l'impédance d´isolement (Z-Mode) pour 50 Hz ou 60 Hz
- Adaptation automatique à la capacité de fuite du réseau jusqu'à 300 ?F
- Mesure de la tension du réseau de distribution (RMS) avec détection de sous-tension/surtension
L'ISOMETER® isoRW425 surveille la résistance d´isolement d''alimentations électriques AC, AC/DC et DC non mises à la terre (schéma IT) pour des applications dans le domaine ferroviaire jusqu'à AC/DC 440 V. Les composantes alimentées en courant continu existant dans les réseaux AC/DC n'ont aucune influence le déclenchement de l'appareil. Une tension d´alimentation séparée permet également une surveillance du réseau hors tension.
- Contrôleur permanent d´isolement pour réseaux IT AC et DC
- Application circuits de commande dans le matériel roulant selon EN 50155
- Mesure de l'impédance d´isolement (Z-Mode) pour 50 Hz ou 60 Hz
- Adaptation automatique à la capacité de fuite du réseau jusqu'à 300 ?F
- Mesure de la tension du réseau de distribution (RMS) avec détection de sous-tension/surtension
L'ISOMETER® isoRW425 surveille la résistance d´isolement d''alimentations électriques AC, AC/DC et DC non mises à la terre (schéma IT) pour des applications dans le domaine ferroviaire jusqu'à AC/DC 440 V. Les composantes alimentées en courant continu existant dans les réseaux AC/DC n'ont aucune influence le déclenchement de l'appareil. Une tension d´alimentation séparée permet également une surveillance du réseau hors tension.
Caractéristiques
- Surveillance de l´isolement pour réseaux AC/DC 0…400 V non mis à la terre
- Mesure de la tension nominale de réseau avec détection de sous-tension / surtension
- Mesure des tensions réseau par rapport à la terre (L+/PE et L-/PE)
- Mesure de la capacité de fuite du réseau
- Interface BMS
- Message de localisation de défaut L+/L- via afficheur et contacts de relais
- Adaptation automatique à la capacité de fuite du réseau jusqu'à 300μF
- Domaine de tension du réseau d´alimentation DC 24…240 V/AC 100…240 V
- Autosurveillance avec signalisation automatique
- Auto-surveillance des raccordements réseau / terre
- LED de signalisation pour service, alarme 1, alarme 2
- Touche Test / Reset interne / externe
- Deux relais d´alarme avec racine commune (doté chacun d'un contact à fermeture)
- Courant de travail / courant de repos sélectionnable
- Mémorisation de défauts sélectionnable
- Afficheur à cristaux liquides multifonction
- Temporisation de réponse réglable
- Boîtier compact à 2 modules (36 mm)
- Câblage rapide grâce aux bornes à ressort
- Valeur de seuil réglable pour Re et Ze
Applications
- Circuits de commande AC dans l’industrie, la construction mécanique, les centrales électriques, les ascenseurs, l’automatisation et les installations ferroviaires selon EN 50155
- Circuits de commande et circuits auxiliaires AC selon DIN EN 60204-1 „Equipement électrique des machines“, IEC 60204-1, EN 60204-1
- Circuits auxiliaires AC selon DIN VDE 0100-725 (VDE 0100-725)
- Réseaux IT AC plus petits par ex. installations d´éclairage, groupes électrogènes mobiles
ISOMETER® isoRW425 Variante(s)
| Type | Tension nominale de réseau Un | Tension d´alimentation US | Réf.* |
|---|---|---|---|
| isoRW425-D4W-4 | 3(N)AC, AC 0…440 V/DC 0…440 V, 15…460 Hz | DC 24…240 V / AC 100…240 V, 47…63 Hz | B71037000W B91037000W |
*(B7… = bornes à ressort / B9… = bornier à vis)
Accessoires en option pour ISOMETER® isoRW425
| Type | Réf. |
|---|---|
| Clip de montage pour fixation par vis (1 pièce est nécessaire par appareil) | B98060008 |
Téléchargements pour ISOMETER® isoRW425
| Type | Nom | Taille | Langue | Horodatage | D-/B-Numéro |
|---|---|---|---|---|---|
| Certificats | TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x und VMx420 | 431.9 Ko | DE | 2023/01/12 14:46:3012.01.2023 14:46:30 | |
| Certificats | TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x and VMx420 | 411.7 Ko | EN | 2023/01/12 14:46:3512.01.2023 14:46:35 | |
| Déclarations de conformité | UKCA - isoxx425 | 142.1 Ko | 2023/06/12 05:32:0112.06.2023 05:32:01 | ||
| Déclarations de conformité CE | isoXX425 | 146.2 Ko | 2023/07/14 05:24:4714.07.2023 05:24:47 | ||
| Quickstarts | isoRW425 | 657.3 Ko | DE | 2019/05/13 10:31:5713.05.2019 10:31:57 | D00052 |
| Quickstarts | isoRW425 | 651.1 Ko | EN | 2019/05/13 10:31:5713.05.2019 10:31:57 | D00052 |
| Manuels | isoRW425 | 4.2 Mo | DE | 2023/09/26 08:46:0026.09.2023 08:46:00 | D00052 |
| Manuels | isoRW425 | 4.2 Mo | EN | 2023/09/26 08:47:1726.09.2023 08:47:17 | D00052 |
| Manuels | isoRW425 | 1.2 Mo | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00052 |
| Notices | isoRW425 | 284.1 Ko | DE | 2020/06/26 10:21:0726.06.2020 10:21:07 | D00052 |
| Notices | isoRW425 | 284.2 Ko | EN | 2020/06/26 10:21:1426.06.2020 10:21:14 | D00052 |
| Notices | isoRW425 | 314.8 Ko | ES | 2020/06/26 10:21:2226.06.2020 10:21:22 | D00052 |
| Notices | isoRW425 | 511.6 Ko | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00052 |
| Logiciels | Modbus RTU - Monitor isoxx425 V2.2.2 setup | 7.1 Mo | 2019/05/13 10:31:5913.05.2019 10:31:59 |
