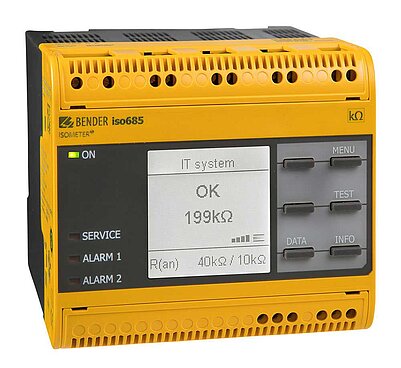

ISOMETER® isoNAV685-D
- Surveillance hors-ligne
- 3 niveaux d´isolement surveillés
- Modbus TCP
- Tension de mesure réduite
L´ISOMETER® isoNAV685-D est un contrôleur permanent d´isolement pour réseaux IT conforme à la norme IEC 61557-8. Il est utilisable dans des réseaux 3(N)AC ayant une fréquence nominale de 60 Hz.
- Surveillance hors-ligne
- 3 niveaux d´isolement surveillés
- Modbus TCP
- Tension de mesure réduite
L´ISOMETER® isoNAV685-D est un contrôleur permanent d´isolement pour réseaux IT conforme à la norme IEC 61557-8. Il est utilisable dans des réseaux 3(N)AC ayant une fréquence nominale de 60 Hz.
Caractéristiques
- ISOMETER® adapté aux réseaux AC en schéma IT comportant des redresseurs isolés galvaniquement ou des variateurs et aux réseaux IT à tension continue (IT = réseaux non mis à la terre)
- Adaptation automatique à la capacité de fuite du réseau existante
- Combinaison de l'AMPPLUS et d'autres procédés de mesure spécifiques au profil
- Une valeur de réponse spécifiée réglable pour la surveillance de l'isolement dans le domaine de 1 kΩ…10 MΩ (réglage par défaut = 5 kΩ) et une valeur de réponse spécifiée pour la tension de déplacement DC de 150 V
- Afficheur LCD graphique haute résolution pour une lecture et une saisie aisées de l'état de l'appareil.
- Auto-surveillance des raccordements (surveillance des circuits de mesure)
- Autotest automatique de l'appareil
- Fonction isoGraph pour la représentation dans le temps de la résistance d'isolement
- Historique avec horloge temps réel (tampon 3 jours) pour la mémorisation de 1023 messages d'alarme horodatés.
- Sortie de courant ou de tension 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (séparée galvaniquement) analogique par rapport à la valeur d'isolement mesurée du réseau
- Entrées et sorties numériques librement programmables
- Réglages à distance via internet ou intranet (serveur web/option : passerelle de communication COMTRAXX®)
- Diagnostic à distance dans le monde entier via internet (uniquement réalisé par notre service technique).
- BCOM, Modbus TCP et serveur web
Applications
- Circuits principaux de courant AC/DC comportant des composantes DC directement connectées telles que des convertisseurs de courant, des variateurs, des entraînements à vitesse variable
- Installations avec des alimentations à découpage
- Installations avec des convertisseurs de fréquence
ISOMETER® isoNAV685-D Variante(s)
| Type | Domaine de tension nominale de réseau de distribution Un | Tension d'alimentation US | Réf. |
|---|---|---|---|
| isoNAV685-D | AC 0…690 V; 1…460 Hz/DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067014 |
Accessoires en option pour ISOMETER® isoNAV685-D
| Désignation | Réf. |
|---|---|
| Kit de borniers à vis* | B91067901 |
| Kit de bornes à ressort | B91067902 |
| Boîtier accessoires (cache-bornes, 2 clips de montage)* | B91067903 |
* inclus dans la livraison
Instruments de mesure adaptés sur demande
