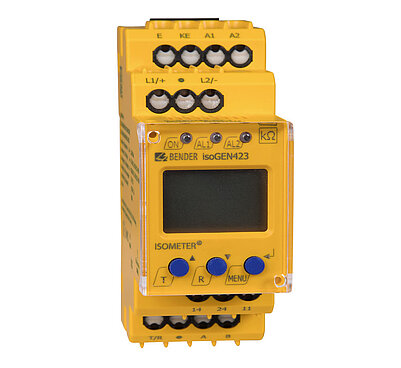

ISOMETER® isoGEN423
- Contrôleur permanent d´isolement pour groupes électrogènes mobiles
- Séparation de protection avec surveillance de l´isolement et coupure
- Selon DIN VDE 0100-551 et DIN EN 61557-8
- Deux valeurs de seuil (réglage par défaut 46 kΩ, 23 kΩ)
La ISOMETER® surveille la résistance d'isolement de réseaux AC, AC/DC et DC non mis à la terre (réseaux IT) avec des tensions nominales de réseau de 3(N)AC, AC/DC 0…400 V ou DC 0…400 V. La capacité de fuite du réseau maximale admissible Ce est de 5 μF. Les composantes DC qui existent dans les réseaux AC n´ont aucune influence sur le comportement de réponse lorsqu´un courant de charge d´au moins DC 10 mA circule. Une tension d´alimentation séparée permet également la surveillance d'un réseau hors tension.
- Contrôleur permanent d´isolement pour groupes électrogènes mobiles
- Séparation de protection avec surveillance de l´isolement et coupure
- Selon DIN VDE 0100-551 et DIN EN 61557-8
- Deux valeurs de seuil (réglage par défaut 46 kΩ, 23 kΩ)
La ISOMETER® surveille la résistance d'isolement de réseaux AC, AC/DC et DC non mis à la terre (réseaux IT) avec des tensions nominales de réseau de 3(N)AC, AC/DC 0…400 V ou DC 0…400 V. La capacité de fuite du réseau maximale admissible Ce est de 5 μF. Les composantes DC qui existent dans les réseaux AC n´ont aucune influence sur le comportement de réponse lorsqu´un courant de charge d´au moins DC 10 mA circule. Une tension d´alimentation séparée permet également la surveillance d'un réseau hors tension.
Caractéristiques
- Surveillance de la résistance d'isolement pour réseaux AC / DC non mis à la terre
- Mesure de la tension de réseau (true r.m.s) avec détection de sous-tension / surtension
- Mesure des tensions DC réseau par rapport à la terre (L1+/PE et L2-/PE)
- Deux modes de fonctionnement : GEn et DC
- Adaptation automatique à la capacité de fuite du réseau jusqu'à 5 μF
- Temporisation au démarrage, temporisation de réponse et temporisation à la retombée réglables
- Deux domaines de valeurs de réponse réglables séparément de 5…200 kΩ (Alarm 1,Alarm 2)
- Les alarmes sont affichées via les LED (AL1, AL2), un écran et des relais d´alarme (K1, K2)
- Autotest automatique de l´appareil avec auto-surveillance des raccordements
- Mode de travail des relais commutable travail/repos
- Affichage numérique de la valeur mesurée via un écran LCD multifonctions
- Mémorisation de défauts activable
- RS-485 (séparée galvaniquement) avec les protocoles suivants :
– Interface BMS (interface pour appareils de mesure Bender) permettant l´échange de données avec d´ autres composantes de Bender
– Modbus RTU
– IsoData (pour un échange continu de données) - Mot de passe contre toute modification non autorisée de paramètres
Applications
- Circuits principaux de courant AC jusqu'à 400 V
- Circuits principaux de courant DC jusqu'à 400 V
- Générateurs selon la norme DIN VDE 0100-551
ISOMETER® isoGEN423 Variante(s)
| Type | Version | Réf. |
|---|---|---|
| isoGEN423-D4-4 | Bornes à ressort | B71036325 |
| isoGEN423-D4W-4 | Bornes à ressort | B71036325W |
Accessoires en option pour ISOMETER® isoGEN423
| Type | Réf. |
|---|---|
| Clip de montage pour fixation par vis (1 pièce est nécessaire par appareil) | B98060008 |
| Cadre de montage XM420 | B990994 |
Téléchargements pour ISOMETER® isoGEN423
| Nom | Type | Taille | Langue | Horodatage | D-/B-Numéro |
|---|---|---|---|---|---|
| UKCA - isoxx425 | Déclarations de conformité | 142.1 Ko | 2023/06/1212.06.2023 | ||
| isoXX425 | Déclarations de conformité CE | 146.2 Ko | 2023/07/1414.07.2023 | ||
| isoGEN423 | Manuels | 2.3 Mo | DE | 2023/08/1515.08.2023 | D00221 |
| isoGEN423 | Quickstarts | 986.4 Ko | DE | 2024/01/3030.01.2024 | D00221 |
| isoGEN423 | Quickstarts | 986.4 Ko | EN | 2024/01/3030.01.2024 | D00221 |
| isoGEN423 | Notices | 390.3 Ko | DE | 2023/05/2626.05.2023 | D00221 |
| isoGEN423 | Manuels | 2.2 Mo | EN | 2023/08/1515.08.2023 | D00221 |
| isoGEN423 | Notices | 386.9 Ko | EN | 2023/05/2626.05.2023 | D00221 |
| isoGEN423 | Notices | 390.1 Ko | FR | 2023/05/2626.05.2023 | D00221 |
| isoGEN423 | Notices | 390.6 Ko | ES | 2023/05/2626.05.2023 | D00221 |
