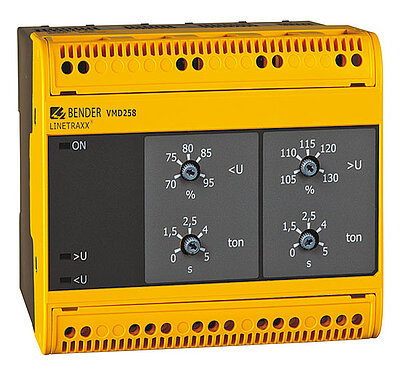

LINETRAXX® VMD258
- Technique analogique pure pour des applications de sécurité
- Pour des tensions nominales du réseau de distribution allant jusqu´à 690 V
- Surveillance de la sous-tension et de la surtension pour des réseaux 3AC
Le relais de tension VMD258 surveille la sous-tension et la surtension dans des réseaux AC triphasés (fonction fenêtre). La connexion du conducteur neutre n´est pas nécessaire et convient donc au réseaux 3AC. L´appareil est composé d´une technique analogique pure et peut être utilisé en raison de sa haute disponibilité dans les centrales électriques.
La tension destinée à alimenter l´électronique provient du réseau surveillé. La tension destinée à alimenter l´électronique, les relais et la connexion pour l´accumulateur d´énergie externe sont isolés du réseau au moyen d´une double isolation. Des transformateurs à entrée spéciale réduisent la transmisson de facteurs perturbateurs provenant du réseau.
Les valeurs de seuil pour la sous-tension et la surtension ainsi que les temporisations
sont réglables en continu.
- Technique analogique pure pour des applications de sécurité
- Pour des tensions nominales du réseau de distribution allant jusqu´à 690 V
- Surveillance de la sous-tension et de la surtension pour des réseaux 3AC
Le relais de tension VMD258 surveille la sous-tension et la surtension dans des réseaux AC triphasés (fonction fenêtre). La connexion du conducteur neutre n´est pas nécessaire et convient donc au réseaux 3AC. L´appareil est composé d´une technique analogique pure et peut être utilisé en raison de sa haute disponibilité dans les centrales électriques.
La tension destinée à alimenter l´électronique provient du réseau surveillé. La tension destinée à alimenter l´électronique, les relais et la connexion pour l´accumulateur d´énergie externe sont isolés du réseau au moyen d´une double isolation. Des transformateurs à entrée spéciale réduisent la transmisson de facteurs perturbateurs provenant du réseau.
Les valeurs de seuil pour la sous-tension et la surtension ainsi que les temporisations
sont réglables en continu.
Caractéristiques
- Haute disponibilité grâce à une technique analogique pure
- Surveillance de la sous-tension et de la surtension pour des réseaux 3AC
- Sans tension d’alimentation séparée
- Relais d‘alarme séparés pour la sous-tension et la surtension dotés chacun de 2 inverseurs libres de potentiel
- Valeur de seuil réglable : 0,7…0,95 x Un/1,05…1,3 x Un
- Tensions nominales du réseau de distribution : 3AC 690/500/480/440/400/230/110/100 V
- Temporisation de réponse réglable : 0…5 s
- LED de signalisation pour service, surtension, sous-tension
Applications
- Surveillance de l´alimentation de machines et d´installations
- Surveillance de récepteurs
- Mise en marche et arrêt d’installations à partir d’une certaine tension
- Surveillance d'alimentations de secours
- Surveillance de tension de connexion de récepteurs mobiles
LINETRAXX® VMD258 Variante(s)
| Type | Raccordement | Réf. |
|---|---|---|
| VMD258 3AC 100 V | 3AC, 100 V | B93010060 |
| VMD258 3AC 110 V | 3AC, 110 V | B93010061 |
| VMD258 3AC 230 V | 3AC, 230 V | B93010062 |
| VMD258 3AC 400 V | 3AC, 400 V | B93010063 |
| VMD258 3AC 440 V | 3AC, 440 V | B93010064 |
| VMD258 3AC 480 V | 3AC, 480 V | B93010065 |
| VMD258 3AC 500 V | 3AC, 500 V | B93010066 |
| VMD258 3AC 690 V | 3AC, 690 V | B93010067 |
Accessoires en option pour LINETRAXX® VMD258
| Désignation | Réf. |
|---|---|
| Clips de montage supplémentaires (fixation par vis) | B98060008 |
| Accumulateur d'énergie externe ES258 | B93010068 |
Téléchargements pour LINETRAXX® VMD258
| Type | Nom | Taille | Langue | Horodatage | D-/B-Numéro |
|---|---|---|---|---|---|
| Déclarations de conformité CE | VMD258 | 82.9 Ko | 2022/08/12 06:17:2612.08.2022 06:17:26 | ||
| Manuels | VMD258 | 719.9 Ko | DE | 2023/05/03 09:40:5503.05.2023 09:40:55 | D00068 |
| Manuels | VMD258 | 719.9 Ko | EN | 2023/05/03 09:40:5503.05.2023 09:40:55 | D00068 |
| Notices | VMD258 | 862.5 Ko | DE | 2023/05/03 09:40:2703.05.2023 09:40:27 | D00068 |
| Notices | VMD258 | 859.5 Ko | EN | 2023/05/03 09:40:4203.05.2023 09:40:42 | D00068 |
| Notices | VMD258 | 467.4 Ko | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00068 |
