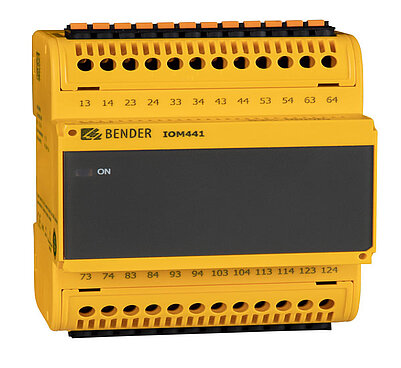

IOM441-S / IOM441W-S
- Extension des appareils Bender par 12 relais
- Commutables N/O et N/C
- Fonction de localisation des défauts d'isolement ou de courant résiduel en option
- Mise en service facile
Le module relais IOM441-S permet l'extension d'appareils Bender tels que l'EDS44x. L'IOM441-S permet notamment de convertir les messages d'alarme de l'appareil de base en ordres de commutation pour les12 sorties de relais (contact à fermeture). La communication entre les deux appareils s'effectue via le bus Bender Backbone (bus BB) qui est monté à l'arrière des appareils. Le bus BB fournit également la tension d'alimentation de l'IOM441-S.
La mise à jour du logiciel de l'IOM441-S est possible via le bus BB. Les paramètres ainsi que les états de commutation sont mémorisés dans l'IOM441-S.
Un seul IOM441-S peut être connecté à certains appareils de base (consulter la notice de l'appareil de base correspondant).
- Extension des appareils Bender par 12 relais
- Commutables N/O et N/C
- Fonction de localisation des défauts d'isolement ou de courant résiduel en option
- Mise en service facile
Le module relais IOM441-S permet l'extension d'appareils Bender tels que l'EDS44x. L'IOM441-S permet notamment de convertir les messages d'alarme de l'appareil de base en ordres de commutation pour les12 sorties de relais (contact à fermeture). La communication entre les deux appareils s'effectue via le bus Bender Backbone (bus BB) qui est monté à l'arrière des appareils. Le bus BB fournit également la tension d'alimentation de l'IOM441-S.
La mise à jour du logiciel de l'IOM441-S est possible via le bus BB. Les paramètres ainsi que les états de commutation sont mémorisés dans l'IOM441-S.
Un seul IOM441-S peut être connecté à certains appareils de base (consulter la notice de l'appareil de base correspondant).
Caractéristiques
- Extension des appareils Bender par 12 relais
- Commutables N/O et N/C
Applications
- Extension des canaux de mesure lors de la localisation de défauts d'isolement par des contacts libres de potentiel
IOM441-S / IOM441W-S Variante(s)
| Type | Tension d´alimentation US | Option „W“ | Réf. |
|---|---|---|---|
| IOM441-S | DC 24 V | – | B95012057 |
| IOM441W-S | DC 24 V | x | B95012057W |
Accessoires en option pour IOM441-S / IOM441W-S
| Désignation | Réf. |
|---|---|
| Set de connecteurs borne à vis* | B95012901 |
| Set de connecteurs borne enfichable | B95012902 |
| Accessoires mécaniques* (cache frontal + 2 clips mensuels) | B95012903 |
| BB-Bus 4TE Connecteur* (Nécessite un circuit imprimé adapté sur l‘unité de base) | B98110002 |
* fournis avec l'appareil
Téléchargements pour IOM441-S / IOM441W-S
| Nom | Type | Taille | Langue | Horodatage | D-/B-Numéro |
|---|---|---|---|---|---|
| IOM44x | Déclarations de conformité CE | 76.1 Ko | 2022/08/1212.08.2022 | ||
| IOM441-S/IOM441W-S | Notices | 370.9 Ko | DE | 2022/06/0909.06.2022 | D00300 |
| IOM441-S/IOM441W-S | Manuels | 1.5 Mo | DE | 2022/06/0909.06.2022 | D00300 |
| IOM441-S/IOM441W-S | Manuels | 1.5 Mo | EN | 2022/06/0909.06.2022 | D00300 |
| IOM441-S/IOM441W-S | Notices | 367.5 Ko | EN | 2022/06/0909.06.2022 | D00300 |
| IOM441-S/IOM441W-S | Notices | 369.1 Ko | FR | 2022/06/0909.06.2022 | D00300 |
| IOM441-S/IOM441W-S | Notices | 371.4 Ko | ES | 2022/06/0909.06.2022 | D00300 |
