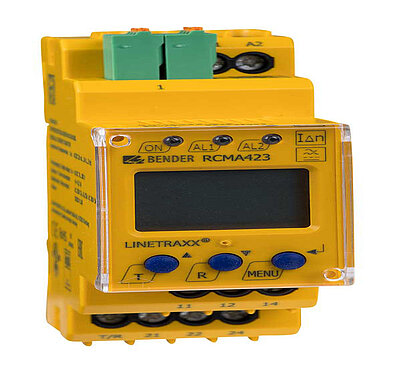

LINETRAXX® RCMA423
LINETRAXX® RCMA423
  • Enregistrement des valeurs sensible tous courants type B
  • Valeurs de réponse réglables
  • Pour la protection des personnes, des installations et contre l´incendie

Le contrôleur d´isolement à courant différentiel résiduel sensible tous courants RCMA423 est utilisé pour surveiller des réseaux mis à la terre (réseaux TN et TT), dans lesquels des courants de défaut continus ou des courants différentiels résiduels pouvant dépasser zéro en permanence sont susceptibles de survenir. Dans ces réseaux se trouvent en particulier des consommateurs dotés de ponts redresseur à 6 pulses ou de redressements ou ponts redresseur à 2 pulses avec lissage tels que par exemple des variateurs de vitesse, des chargeurs de batteries, des machines de chantiers dotées de dispositifs d´entraînement à réglage fréquentiel. Les courants dans les conducteurs simples peuvent également être surveillés par le RCMA423.

La phase de préalarme (50...100 % de la valeur de réponse préréglée I?n2) permet de faire la distinction en préalarme et alarme. Etant donné que l´enregistrement des valeurs est effectué à l'aide de transformateurs de courant de mesure, l'appareil est pratiquement indépendant de la tension nominale et du courant de l´installation.

Questions? Contactez-nous!

Caractéristiques

  • Contrôleur d´isolement à courant différentiel résiduel sensible tous courants type B selon les normes IEC 62020 et IEC 60755
  • Mesure de valeur efficace (AC + DC)
  • Deux valeurs de réponse spécifiées réglables séparément 30 mA…3 A
  • Gamme de fréquence 0…2000 Hz
  • Temporisation au démarrage, temporisation de réponse et temporisaton à la retombée réglables
  • Affichage numérique de la valeur mesurée via l‘écran LCD
  • Mémorisation de la valeur mesurée pour valeur de déclenchement
  • Surveillance du raccordement du tore de détection
  • LED de signalisation pour le service, pour alarme 1, pour alarme Alarm2
  • Touche Test / Reset interne / externe
  • Deux relais d´alarme séparés avec chacun 1 inverseur
  • Mode de travail courant de travail / repos et mémorisation des défauts sélectionnables
  • Auto-surveillance permanente des appareils
  • Ecran LCD multifonctions
  • Protection par mot de passe des réglages de l'appareil
  • Cache transparent plombable
  • Bornes à ressort (deux bornes par raccordement)
  • Boîtier 2 modules (36 mm)

Applications

  • Surveillance du courant différentiel résiduel sensible tous courants dans des réseaux à 2, 3 ou 4 conducteurs mis à la terre (réseaux TN et TT)
  • Surveillance d'entraînements à vitesse variable, d'installations ASI, d'engins de chantier, de machines d‘imprimerie, d'installations de batteries, d'aménagements de laboratoires, de machines d‘usinage du bois, d'installations de soudage moyenne fréquence, dans l'industrie de l´ameublement, d'installations médicales etc..
  • Surveillance du courant sensible tous courants de conducteurs uniques normalement sans courant (par ex. conducteur neutre)

LINETRAXX® RCMA423 Variante(s)

TypeDomaine de réponse IΔnGamme de fréquenceTension d´alimentation US*Réf.**
RCMA423-D-130 mA…3 A0…2000 HzDC 9,6…94 V /
AC 16…72 V, 42…460 Hz
B74043023
B94043023
RCMA423-D-230 mA…3 A0…2000 HzDC 70…300 V /
AC 70…300 V, 42…460 Hz
B74043025
B94043025

* Valeurs absolues
**(B7… = bornes à ressort / B9… = bornier à vis)

Accessoires en option pour LINETRAXX® RCMA423

Transformateur de courant de mesure,

TypeDiamètre intérieur (mm)Réf.
CTUB101-CTBC20ø 20B78120010
CTUB101-CTBC20Pø 20B78120020
CTUB102-CTBC20ø 20B78120011
CTUB102-CTBC20Pø 20B78120021
CTUB101-CTBC35ø 35B78120012
CTUB101-CTBC35Pø 35B78120022
CTUB102-CTBC35ø 35B78120013
CTUB102-CTBC35Pø 35B78120023
CTUB101-CTBC60ø 60B78120014
CTUB101-CTBC60Pø 60B78120024
CTUB102-CTBC60ø 60B78120015
CTUB102-CTBC60Pø 60B78120025
CTUB101-CTBC120ø 120B78120016
CTUB101-CTBC120Pø 120B78120026
CTUB102-CTBC120ø 120B78120017
CTUB102-CTBC120Pø 120B78120027
CTUB101-CTBC210ø 210B78120018
CTUB101-CTBC210Pø 210B78120028
CTUB102-CTBC210ø 210B78120019
CTUB102-CTBC210Pø 210B78120029

Câble de raccordement du transformateur de courant de mesure – RCMA423-D

Typelongueur / mRéf.
CTX-1001B98110080
CTX-2502,5B98110081
CTX-5005B98110082
CTX-100010B98110083

Accessoires

TypeRéf.
Clip de montage pour fixation par vis (1 pièce est nécessaire par appareil)B98060008
Cadre de montage XM420B990994
