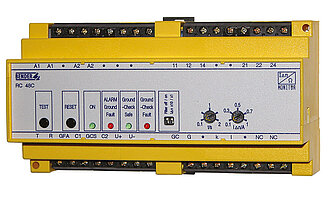

RC48C

RC48C

Le contrôleur de courant de défaut / du conducteur de protection RC48C est utilisé dans un réseau mis à la terre avec une haute valeur ohmique. Dans ces réseaux, le courant de défaut maximal est limité par le biais d'une résistance de mise à la terre à 5 A, 15 A ou 25 A. Il est particulièrement bien adapté à la surveillance de câbles.

Le contrôleur de courant de défaut / du conducteur de protection RC48C réunit deux fonctions dans un seul appareil :

  1. Surveillance du courant différentiel résiduel
  2. Surveillance de la faible résistance du conducteur de protection, d'une interruption ou d'un court-circuit.

Lorsqu'une valeur limite est dépassée, un relais avec deux inverseurs libres de potentiel est activé. Les message d´alarme du RC48C peuvent en outre être affichés sur un système de contrôle et de report d´alarme de type RI2000GC.

Caractéristiques

  • Earth fault monitor with integrated loop monitoring
  • Measurement of the fault current by means of a Bender measuring current transformer
  • Alarm easily recognisable by LED lights
  • Alarm relay with two voltage-free changeover contacts
  • Alarm contact can be delayed by a selectable time
  • Detection of series and transverse resistance faults
  • The alarm relay can be used to trigger a load switch
  • Depending on the type of load switch, the operating mode of the alarm relay can be set to normally open or normally closed operation

Applications

  • Monitoring cables that feature a pilot wire
  • Monitoring of earthing systems

RC48C Variante(s)

Basic deviceSupply voltage/
frequency range US
Power consumptionArt. No.
Residual current/loop monitoring deviceAC/DC 60…264 V
50…60 Hz
approx. 5 VA at AC 60 V
approx. 8.5 VA at AC 264 V
B94013002

Accessoires en option pour RC48C

Type designationArt.-No.
Termination device, P = 5 WB94013008
Termination device, P = 50 WB94013009
Termination device, P = 50 WB94013006
Termination device with integrated resistor, P = 50 WB94013007
Remote alarm indicator and operator panelB94071000
Residual current transformer, 70 mmB911777
Residual current transformer, 105 mmB911778

Téléchargements pour RC48C

TypeNomTailleLangueHorodatageD-/B-Numéro
Déclarations de conformité CE RC48 84.0 Ko 2022/08/12 06:17:2512.08.2022 06:17:25
Manuels RC48C 863.7 Ko DE2022/06/09 10:45:4509.06.2022 10:45:45D00318
Manuels RC48C 722.4 Ko EN2020/02/26 13:52:4626.02.2020 13:52:46
Manuels RC48C 722.4 Ko ES2020/02/26 13:52:4626.02.2020 13:52:46
