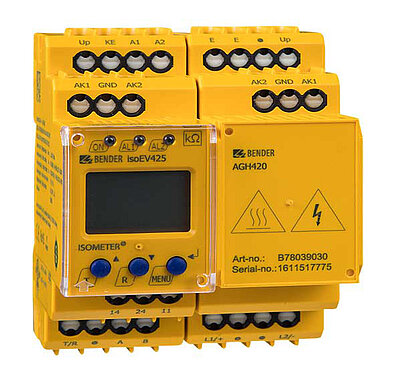

ISOMETER® isoEV425 avec AGH420
- Contrôleur permanent d´isolement pour réseaux IT AC 690 V et DC 1000 V
- Conçu pour la surveillance de bornes de recharge DC pour les véhicules électriques et hybrides
- Paramétrages selon IEC 61851-23
- Aucun paramétrage n´est nécessaire côté client
Actuellement, aucun microcontrôleur n'est disponible pour l'isoEV425-D4-D+AGH420. Veuillez utiliser l'isoCHA425HV-D4-4+AGH420-1.
Les ISOMETER® de la gamme isoEV425 surveillent la résistance d´isolement de bornes de recharge DC non mises à la terre (schéma IT) pour véhicules électriques DC 0…1100 V de la borne de recharge jusqu'au moteur (AC 0…793 V).
Une tension d´alimentation séparée permet également une surveillance du réseau hors tension.
- Contrôleur permanent d´isolement pour réseaux IT AC 690 V et DC 1000 V
- Conçu pour la surveillance de bornes de recharge DC pour les véhicules électriques et hybrides
- Paramétrages selon IEC 61851-23
- Aucun paramétrage n´est nécessaire côté client
Actuellement, aucun microcontrôleur n'est disponible pour l'isoEV425-D4-D+AGH420. Veuillez utiliser l'isoCHA425HV-D4-4+AGH420-1.
Les ISOMETER® de la gamme isoEV425 surveillent la résistance d´isolement de bornes de recharge DC non mises à la terre (schéma IT) pour véhicules électriques DC 0…1100 V de la borne de recharge jusqu'au moteur (AC 0…793 V).
Une tension d´alimentation séparée permet également une surveillance du réseau hors tension.
Caractéristiques
- Surveillance d'isolement pour bornes de recharge DC (mode 4 selon IEC 61851-1/CD 61851-12) pour la recharge des véhicules électriques
- Tension du réseau DC 0…1100 V et AC 0…793 V
- Deux valeurs de seuil préréglées en usine
- Capacité de fuite ≤ 5μF
- Surveillance permanente des raccords réseau / terre
- LED de signalisation pour service, alarme 1, alarme 2
- Touche Test/Reset interne
- Deux relais d´alarme avec racine commune (doté chacun d'un contact à fermeture)
- Courant de travail / courant de repos sélectionnable
- Mémorisation de défauts sélectionnable
- Autosurveillance avec signalisation automatique
- Afficheur à cristaux liquides multifonction
- Interface RS-485
- Boîtier compact à 2 modules (36 mm) plus couplage dans le boîtier à 2 modules
- Câblage rapide grâce aux bornes à ressort
Applications
- Bornes de recharge DC pour véhicules électriques selonCD IEC 61851-23
ISOMETER® isoEV425 avec AGH420 Variante(s)
| Type | Tension nominale de réseau* Un | Tension d'alimentation* US | Valeur de seuil Ran | Capacité de fuite du réseau Ce | Réf.** |
|---|---|---|---|---|---|
| isoEV425-D4 avec AGH420 | DC 0…1000 V / AC 15…460 Hz, 0…793 V | DC 22…250 V / AC 42…460 Hz, 90…250 V | 100 kΩ / 300 kΩ | ≤ 5 μF | B71036401 B91036401 |
* Valeurs absolues
**(B7… = borne à ressort / B9… = bornier à vis)
Accessoires en option pour ISOMETER® isoEV425 avec AGH420
| Type | Réf. |
|---|---|
| Clip de montage pour fixation par vis (1 pièce est nécessaire par appareil) | B98060008 |
| Cadre de montage XM420 | B990994 |
Téléchargements pour ISOMETER® isoEV425 avec AGH420
| Type | Nom | Taille | Langue | Horodatage | D-/B-Numéro |
|---|---|---|---|---|---|
| Déclarations de conformité | UKCA - AGH | 122.7 Ko | 2023/11/22 07:38:5822.11.2023 07:38:58 | ||
| Manuels | AGH420 | 1.5 Mo | DE | 2023/10/31 09:43:3331.10.2023 09:43:33 | D00029 |
| Manuels | AGH420 | 1.5 Mo | EN | 2023/10/31 09:43:3331.10.2023 09:43:33 | D00029 |
| Dépliants | We are your eMobility partner! | 262.3 Ko | EN | 2023/11/29 10:01:3629.11.2023 10:01:36 | |
| Déclarations de conformité | UKCA - isoxx425 | 142.1 Ko | 2023/06/12 05:32:0112.06.2023 05:32:01 | ||
| Déclarations de conformité CE | AGH | 143.8 Ko | 2023/11/22 07:39:2122.11.2023 07:39:21 | ||
| Déclarations de conformité CE | isoXX425 | 146.2 Ko | 2023/07/14 05:24:4714.07.2023 05:24:47 | ||
| Quickstarts | isoEV425 | 813.8 Ko | DE | 2019/08/09 09:03:3209.08.2019 09:03:32 | D00126 |
| Quickstarts | isoEV425 | 807.4 Ko | EN | 2019/08/09 09:03:3109.08.2019 09:03:31 | D00126 |
| Manuels | isoEV425 | 1.5 Mo | DE | 2019/05/13 10:31:4613.05.2019 10:31:46 | D00126 |
| Manuels | isoEV425 | 1.4 Mo | EN | 2021/01/22 06:14:1022.01.2021 06:14:10 | D00126 |
| Notices | isoEV425 | 390.9 Ko | DE | 2020/07/24 10:37:5124.07.2020 10:37:51 | D00126 |
| Notices | isoEV425 | 387.1 Ko | EN | 2020/07/24 10:37:5524.07.2020 10:37:55 | D00126 |
| Notices | isoEV425 | 377.9 Ko | ES | 2020/07/24 10:37:4624.07.2020 10:37:46 | D00126 |
| Notices | isoEV425 | 578.7 Ko | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00126 |
